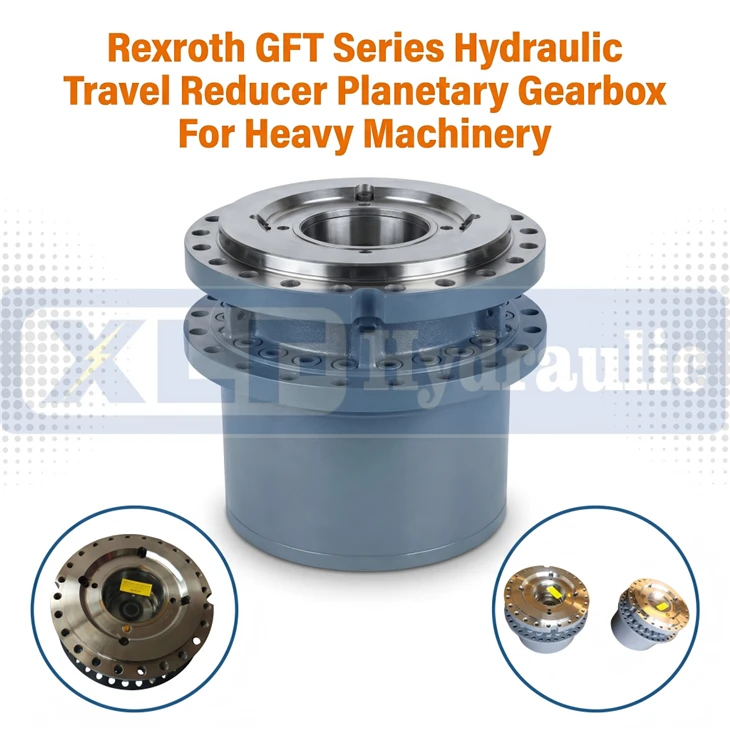

Og'ir mashinalar uchun Rexroth GFT seriyali gidravlik sayohat reduktori sayyora vites qutisi

Ushbu bozorda almashtiriladigan gidravlik sayyora reduktori GFT seriyasining to'g'ridan-to'g'ri o'rnini bosuvchi sifatida ishlab chiqilgan. U GFT 0009, GFT 0013, GFT 0017, GFT 0024, GFT 0050, GFT 0080, GFT 0220 va GFT 0330 asosiy modellarini oʻz ichiga oladi, ularda standartlashtirilgan SAE oʻrnatish gardishlari va spline ulanishlari toʻliq mos keladigan oʻlchamlar va umumiy oʻrnatish interfeyslari mavjud. Qattiqlashtirilgan tishli tishlari va ichki tishli halqalari bilan optimallashtirilgan 2/3/4-bosqichli sayyoraviy uzatish konstruksiyasini qabul qilib, reduktor barqaror yuqori moment chiqishi, past shovqin ishlashi va yuqori transmissiya samaradorligini ta’minlaydi, chang va namlikka ajoyib qarshilik ko‘rsatish uchun yuqori darajadagi eksenel mexanik muhrlar bilan jihozlangan. Turli xil mos keladigan gidravlik motorlar uchun to'g'ridan-to'g'ri gardish ulanishi va o'rnatilgan ko'p diskli to'xtash tormozi dizayni bilan qo'llab-quvvatlanadi, bu oson yig'ish va muntazam parvarishlashni ta'minlaydi va chang, tuz purkagich, kuchli tebranish va kuchli ta'sir kabi og'ir ish sharoitlariga nisbatan ajoyib chidamlilikni ta'minlaydi. Ushbu reduktor yuk ko'tarish mashinalari, tog'-kon uskunalari, beton mashinalari, yo'l mashinalari, dengiz va dengiz inshootlari, qurilish texnikasi, qishloq xo'jaligi texnikasi va umumiy sanoat gidravlika uskunalari uchun gidravlik haydovchi tizimlariga keng qo'llaniladi.

So'rov yuborish

Mahsulotni tanishtirish

Wuhan Xinlaifu Hydraulic Equipment Co., Ltd. Xitoyda og'ir mashinalar uchun rexroth gft seriyali gidravlik sayohat reduktori sayyora vites qutisining etakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biridir. Ko'p tajribaga ega bo'lgan holda, biz sizni fabrikamizdan raqobatbardosh narxda yuqori sifatli tayyorlangan mahsulotlarni sotib olishingizni samimiy qutlaymiz. Bundan tashqari, OEM va ODM xizmati mavjud.

Texnik xususiyatlari

Turi	GFT seriyali sayyora reduktori
Brend	XLF gidravlik
Maksimal chiqish momenti diapazoni	9500–450000 Nm
Nominal ish bosimi	35 MPa (350 bar)
Eng yuqori bosim	Maksimal 40 MPa (400 bar)
O'rnatish gardishi	SAE standart gardish
Port hajmi	SAE standart portlari
Qismlarga-oʻrnatilgan	O'rnatilgan to'xtash tormozi va qistirmalari
Tavsiya etilgan yog'	ISO VG 220 sanoat tishli moyi

Mahsulotga umumiy nuqtai

GFT 0009T2, GFT 0013T2, GFT 0017 T2/T3, GFT 0050 T3, GFT 0080 T3, GFT 0220 T3/R3 va GFT 0330 T3/T4 modellari ogʻir-gidravlik reduktorlar2/2{17}vazifalarni kamaytirishga ega. GFT seriyasiga tegishli tuzilmalar. Turli xil spetsifikatsiya variantlarini qo'llab-quvvatlash uchun maxsus konfiguratsiya va ishlab chiqarish kodlash mavjud, jumladan, turli tishli bosqichlari, tishli nisbatlar, chiqish shakllari, to'xtash tormozi sozlamalari va muhrlash echimlari. Yuqori aniqlikdagi sayyoraviy qo'zg'alish texnologiyasini va yuqori tork va og'ir yuk sharoitida ishonchli ishlashni kafolatlaydigan yuqori darajadagi qotib qolgan tishli tishlarni va ichki tishli halqalarni qabul qilgan holda, ushbu reduktorlar to'liq mos keladigan o'rnatish o'lchamlari va interfeys parametrlariga ega original OEM reduktorlari uchun to'g'ridan-to'g'ri bozor o'rnini bosadi.

GFT seriyasi ixcham, joyni tejaydigan-qopqoq ostida barqaror yuqori{1}}tork chiqishini ta'minlovchi yuqori{0}}samarador sayyora reduktorlaridir. Mos keladigan gidravlik tizim 350 bar standart ish bosimiga ega boʻlib, uzoq{5}}ogʻir{6}}yuklarda ishlashga toʻliq moslashadi. Ochiq konlarni qazib olish, qurilishni koʻtarish, yoʻl qoplamasi, beton ishlari va qishloq xoʻjaligi ishlarini oʻz ichiga olgan ogʻir xizmat sharoitlarida qoʻllaniladigan bu reduktorlar mukammal yukga chidamlilik va uzoq muddatli ishlashga-bardosh beradi. Ular ekskavatorlar, paletli kranlar, yoʻl valiklari, tosh toshlar, togʻ-kon uskunalari, qishloq xoʻjaligi texnikasi, dengiz va dengizda yuk koʻtarish inshootlari kabi ogʻir yuk mashinalari uchun asosiy gidravlik haydovchi komponentlar vazifasini bajaradi. Standart SAE ogʻir yuklarga moʻljallangan oʻrnatish troyniklari va spline ulanishlari, shuningdek mustahkamlangan integral korpus konstruksiyasi bilan ishlab chiqilgan butun seriya tez-tez ogʻir zarba yuklari va uzluksiz mexanik tebranishlarga bardosh berib, turli mobil va sanoat gidravlika qurilmalarining ogʻir ish sharoitlariga mukammal darajada mos keladi.

Ushbu reduktor diapazoni turli xil turdagi gidravlik dvigatellar va integratsiyalashgan gidravlik uzatma agregatlari bilan birlashtirish uchun yaratilgan moslashtirilgan tishli pog‘onalar, maxsus chiqish vallari va spline profillari- kabi turli xil moslashtirilgan konstruktiv variantlarni qo‘llab-quvvatlaydi. Maxsus versiyalar an'anaviy oraliq ulash komponentlarini olib tashlash uchun ishlab chiqilishi mumkin, bu maxsus spline va interfeys dizaynlari orqali mos keladigan gidravlik haydovchi tizimlari bilan to'g'ridan-to'g'ri yig'ish imkonini beradi. Ular cheklangan oʻrnatish maydoniga ega boʻlgan gidravlik qoʻzgʻalish tizimlari yoki integratsiyalashgan modulli va yengil dizayn konsepsiyalarini, shu jumladan elektrlashtirilgan qurilish texnikasida elektro-gidravlik quvvat modullarini qoʻllash uchun mos keladi.

Asosiy afzalliklari

1. Integratsiyalashgan tuzilma dizayni - Integratsiyalashgan haydovchi va elektrlashtirilgan tizimlar uchun ideal tanlov

GFT seriyali sayyoraviy gidravlik reduktor optimallashtirilgan integratsiyalangan struktura dizaynini qabul qiladi, bu o'rnatilgan haydovchi va elektrlashtirilgan gidravlik tizimlar uchun maxsus konfiguratsiyadir:

Integratsiyalashgan ulanish tuzilishi: Maxsus spline va mil uchi dizayni qabul qilinadi. Tashqi radial yuklar foydalanuvchi uskunasidagi mos keladigan gidravlik vosita majmuasi tomonidan taqsimlanadi;Shlangi dvigatellar va qo'zg'alish moslamalari bilan to'g'ridan-to'g'ri integratsiya: Reduktor elektro-gidravlik quvvat moduliga toʻliq mos keladigan qoʻshimcha tayanch podshipniklar yoki muftalarsiz turli xil sobit/oʻzgaruvchan joy almashinadigan gidravlik motorlarga toʻgʻridan-toʻgʻri gardish-oʻrnatilishi mumkin;Kompakt umumiy o'lcham: Tartibga solingan ko'p bosqichli sayyora tuzilishi umumiy o'rnatish hajmini sezilarli darajada qisqartiradi, bu esa uni o'rnatish maydoni juda cheklangan uskunalar uchun juda mos keladi;Oson o'rnatish: Standart SAE og'ir{0}}o'rnatish o'lchamlari va ko'p{1}}boltli sobit gardish tartibi foydalanuvchi jihozlari bilan uzluksiz moslashish imkonini beradi va ish paytida mukammal konsentriklikni ta'minlaydi. Bundan tashqari, modulli integratsiyalangan dizayn bir nechta reduktorlarni tandem o'rnatishni qo'llab-quvvatlaydi, bu esa tizim konfiguratsiyasining moslashuvchanligini yanada kengaytiradi.

2. GFT Series - Yuqori unumdorlikdagi sayyoraviy gidravlik reduktor

GFT seriyasi mahsulot qatoridagi yuqori samarali{0}}planetli gidravlik reduktorlarni bildiradi:

Yuqori moment zichligi: Yilni korpus ichida barqaror yuqori momentli chiqishni ta'minlaydi. Mos keladigan gidravlik tizim barcha modellar uchun 350 bar standart uzluksiz ish bosimiga ega;Kengaytirilgan sayyoraviy jihozlar va uy-joy yig'ish: Optimallashtirilgan 2/3/4 bosqichli sayyora uzatmasi va mustahkamlangan tishli tishlari va ichki tishli halqa tuzilishi bilan jihozlangan, u yuqori mexanik samaradorlikka va zarba va tebranishlarga kuchli qarshilikka erishadi;Yuqori{0}}barqarorlikdagi tishli toʻr va muhrlash texnologiyasi: Aniq ishlov berilgan tishli to‘plamlar eskirishning avtomatik kompensatsiyasi bilan barqaror to‘rlash ish faoliyatini ta’minlaydi, uzoq{0}}muddatli ish paytida uzatishning ajoyib samaradorligini saqlaydi va quvvat yo‘qotilishini samarali kamaytiradi;Qattiq sharoitlarga moslashish: Nominal doimiy bosim va uzoq{0}}davomli og'ir yuk ostida barqaror ishlashga qodir, keng harorat oralig'iga (-20 daraja ~ +45 daraja) va tez-tez yuk o'zgarishiga moslashadi. U chang, tuz purkash va kuchli tebranish kabi og'ir ish sharoitida qurilish, tog'-kon sanoati, dengiz, yo'l va qishloq xo'jaligi texnikalarida ishonchli ishlaydi.

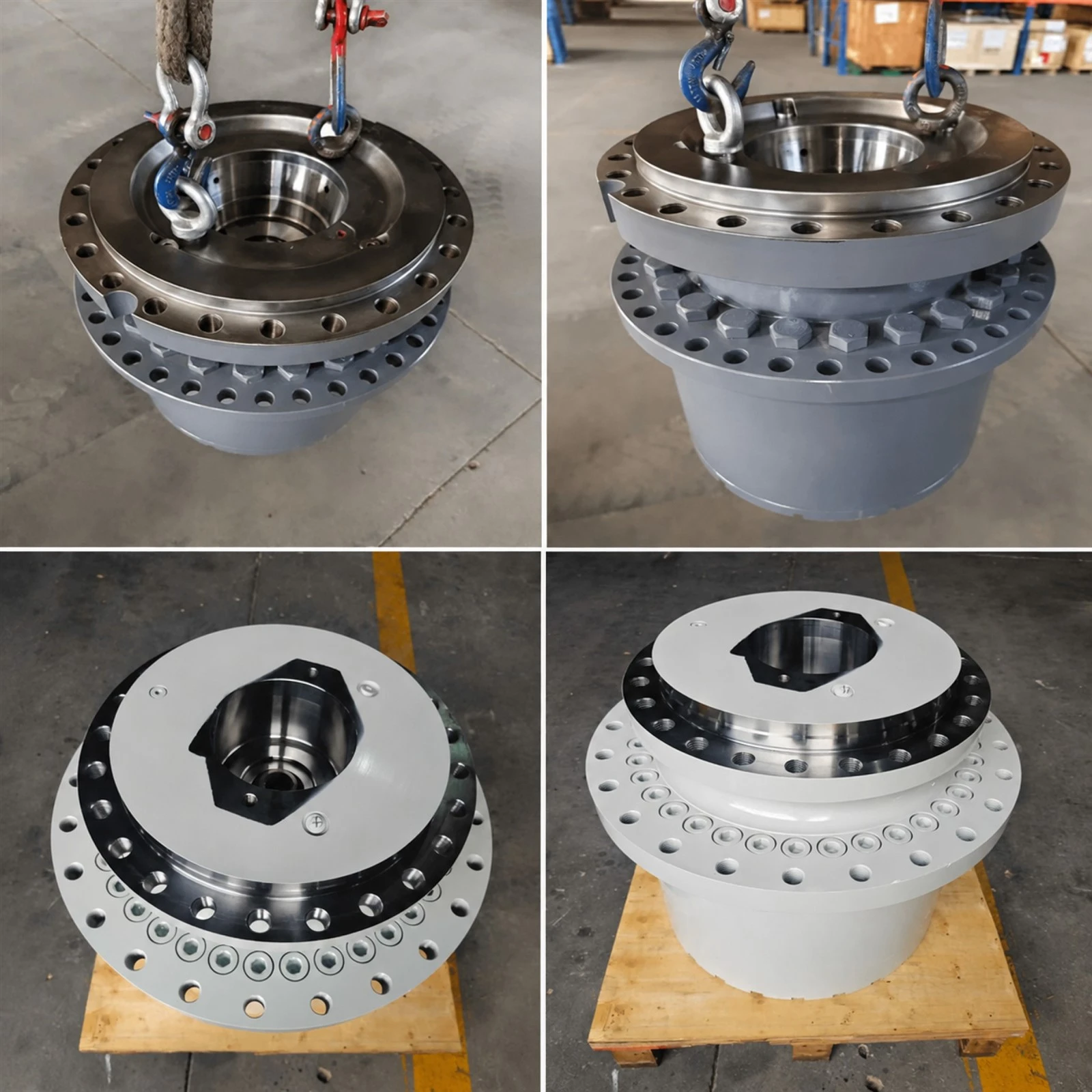

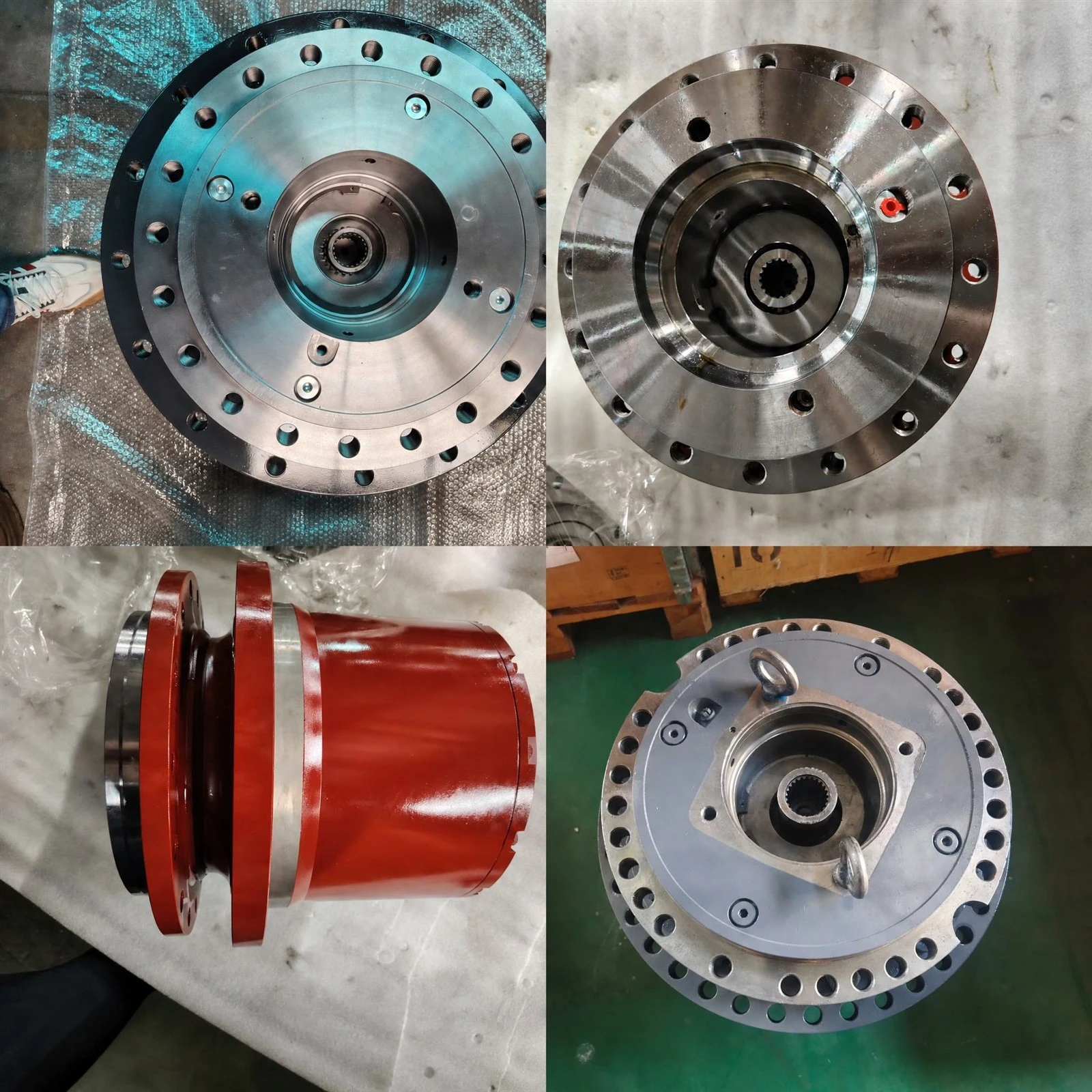

product-2048-2048

Q: GFT, GFT-N va GFT-W seriyalari o'rtasidagi farqlar qanday? Ular qaysi jihozlarga mos keladi?

A: GFT va GFT-N - ekskavatorlar, paletli kranlar, yo'l roliklari, yulka toshlari, tog'-kon avtomobillari va qishloq xo'jaligi izli mashinalari kabi paletli uskunalarning harakatlanishi uchun maxsus mo'ljallangan, tashqi aylanuvchi korpusli sayohat reduktorlari. GFT-V bu yuk ko'taruvchi kranlar, port kranlari, dengiz kemasi vinchlari, dengiz platformasi uskunalari va burg'ulash qurilmalari uchun keng qo'llaniladigan vinch mexanizmlari uchun ichki barabanli ixcham tuzilmani o'zlashtirgan buyum reduktoridir.

Q: GFT seriyasini asl import qilingan reduktorlar uchun to'g'ridan-to'g'ri almashtirish sifatida ishlatish mumkinmi? O'lchamlar to'liq mos keladimi?

A: Ha, u bir xil xususiyatlarga ega original import qilingan reduktorlar uchun to'g'ridan-to'g'ri bozorni almashtirish bo'lib xizmat qilishi mumkin. Barcha asosiy modellar umumiy o'lchamlar, o'rnatish gardishlari, murvat teshiklari va spline parametrlari bo'yicha 1: 1 mosligini qabul qiladi. Uskunani o'zgartirish talab qilinmaydi, bu esa uskunaga texnik xizmat ko'rsatish uchun oson yig'ish va demontaj qilish imkonini beradi.

Q: Qaysi turdagi gidravlik motorlar GFT reduktorlari bilan mos kelishi mumkin? Flanjli ulanish mavjudmi?

A: Ushbu seriya A2FE, A6VE, A10VE, A6VM va A2FM kabi bir nechta sobit va o'zgaruvchan gidravlik motorlar bilan mos keladi. Standart SAE gardish interfeyslari bilan jihozlangan bo'lib, u qo'shimcha muftalar yoki tayanch podshipniklarisiz gidravlik motorlar bilan-to'g'ridan-to'g'ri gardish o'rnatilishi mumkin.

Q: GFT seriyasi koʻp diskli toʻxtash tormozi- bilan birga keladimi? Tormoz momentini qanday hisoblash mumkin?

A: Aksariyat modellar yoki ixtiyoriy koʻp diskli toʻxtash tormozlari bilan jihozlangan (faqat statik tormozlash uchun, dinamik tormozlash uchun emas). Sayohat reduktorlarining minimal tormoz momenti kirish momentining 1 barobariga teng; GFT-V vintli reduktorlarning minimal tormoz momenti kirish momentining 1,5 barobariga teng.

Q: Vites nisbati, o'rnatish interfeysi va boshqa maxsus xususiyatlarni sozlay olasizmi?

A: To'liq moslashtirish mavjud. Biz turli nostandart gidravlik uzatish tizimlari va o'rnatilgan uskunalarga moslashish uchun 2/3/4- bosqichli uzatish tuzilishi, tishli nisbati, chiqish shakli, o'rnatish teshiklari, muhrlash konfiguratsiyasi va tormoz parametrlarini mijozlar talablariga muvofiq sozlashimiz mumkin.

Q: GFT reduktorlari uchun qanday moylash moyi tavsiya etiladi? Kundalik parvarishlash talablari qanday?

A: Tavsiya qilamiz220# LS2 sanoat tishli moyiyokiGreat Wall L-CDK220 tishli moy. Kundalik texnik xizmat ko'rsatish uchun muntazam ravishda yog 'darajasini tekshiring, murvatlarni mahkamlang va g'ayritabiiy shovqinni tekshiring. Birinchi moyni almashtirish 150 soat ishlagandan keyin tavsiya etiladi. Oddiy ish sharoitida moyni muntazam ravishda almashtirish talab qilinadi va hech qanday murakkab texnik xizmat talab etilmaydi.

Q: Nima uchun reduktordan moy oqadi? Muammoni qanday hal qilish kerak?

A: Yog 'oqishi odatda bo'shashgan murvatlar yoki eskirgan muhrlar tufayli yuzaga keladi. Birinchidan, barcha korpus gardish murvatlarini to'liq torting. Agar oqish davom etsa, muhrlash qismlari eskirgan. Iltimos, asl muhr to'plamlarini almashtirish uchun biz bilan bog'laning va tishli tuzilmani alohida qismlarga ajratmang.

Q: GFT reduktorlarining kafolat muddati qancha?

A: Biz taqdim etamiz12 oylik xalqaro kafolattovar olingan kundan boshlab. Kafolat muddati davomida biz bepul ehtiyot qismlarni taklif qilamiz va mahsulotning oddiy mehnat sharoitida -inson bo'lmagan shikastlanishi natijasida yuzaga kelgan nosozliklar uchun texnik yordam ko'rsatamiz. Inson xatosi yoki noto'g'ri foydalanish natijasida etkazilgan zarar kafolat bilan qoplanmaydi.

Asosiy spetsifikatsiyalar

1. GFT sayohatini kamaytiruvchi

1.1 Umumiy model, chiqish momenti va vites nisbati

Model	Maksimal chiqish momenti T2max (Nm)	Vites nisbati (i)
GFT 0009T2	9500	47.6 ~ 55.3
GFT 0013T2	13000	32.1 ~ 37.6
GFT 0017 T2	17000	45.4 ~ 54.0
GFT 0017T3	17000	77.9 ~ 88.2
GFT 0024 T3	24000	102.6 ~ 137.2
GFT 0026T2	26000	50.5 ~ 62.0
GFT 0034T2	34000	50.5
GFT 0036T3	36000	115.0 ~ 138.8
GFT 0040T2	40000	35.9 ~ 59.1
GFT 0050T3	50000	73.9 ~ 125.7
GFT 0060T3	60000	105.5 ~ 169.9
GFT 0065T2	65000	55.4
GFT 0080 T3	80000	99.0 ~ 215.0
GFT 0110T3	110000	95.8 ~ 173.9
GFT 0160T3	160000	210.8 ~ 251.0
GFT 0220T3/R3	220000	97.7 ~ 365.0
GFT 0330T3	330000	168.9 ~ 302.4
GFT 0330 T4	330000 / 380000	451.7 ~ 826.6
GFT 0450 T4	450000	347.1 ~ 421.7

1.2 Batafsil texnik parametrlar

Kichik va o'rta o'lchamli modellar

Model	T2 maksimal (Nm)	Vites nisbati (i)	Maksimal tormoz momenti TBr maks (Nm)	Mos keladigan gidravlik dvigatel
GFT 0013 T2 4000/1	13000	-	-	A6VE 55
-	13000	-	-	A2FE 45
GFT 0017 T2 3000/1	17000	54.0	350	A6VE 55
-	17000	-	-	A10VE 63 / A2FE 45·63
-	17000	77.9	250	A6VE 28 / A2FE 28
-	24000	102.6 ~ 120.5 ~ 137.2	-	A6VE 55
GFT 0024 T3 9000	24000	-	300	-
-	-	137.2	250	-
-	-	-	-	A6VE 80
-	-	115.0 ~ 138.8	-	-

O'rta va katta o'lchamli modellar

Model	T2 maksimal (Nm)	Vites nisbati (i)	Maksimal tormoz momenti TBr maks (Nm)	Mos keladigan gidravlik dvigatel
GFT 0040 T3 9000	-	-	800	-
GFT 0050 T3 1000/1	50000	84.2 ~ 91.1	-	A6VE 80·107
GFT 0050 T3 3000	-	-	-	A6VE 80·107
GFT 0050 T3 9000 SL·9000/1	-	-	800	-
GFT 0050 T3 9000/2	50000	-	800	A6VE 80
GFT 0050 T3 9000/3	-	-	-	A2FE 63
GFT 0060 T3 7000/1	-	-	725	A6VE 160
GFT 0080 T3 1000·2000	-	-	-	-
GFT 0110 T3 1000	110000	-	-	-
GFT 0110 T3 9000	-	-	-	A6VE 160 / A2FE 160

Katta o'lchamli modellar

Model	T2 maksimal (Nm)	Vites nisbati (i)	Maksimal tormoz momenti TBr maks (Nm)	Mos keladigan gidravlik dvigatel
GFT 0160 T3 1000	160000	210.8 ~ 251.0	1020	A2VE 107·160 / A2FE125
GFT 0220 T3 9000/2	220000	97.7	-	A6VM355
GFT 0220 R3 9000/3	220000	145.4	1400	A6VM 200
GFT 0220 T3 9000/4	220000	365.0	1100	A6VE160
GFT 0330 T3 2000/3000	330000	268.9 ~ 252.0 ~ 302.4	2500	A2FE 355 / A6VE250
GFT 0330T4 1000	380000	826.6	-	-
GFT 0330 T4 2000	330000	451.7	625	A6VE160
GFT 0450 T4 1000/1	450000	421.7	1450	A6VE 250
GFT 0450T4 1000/2	450000	347.1	1450	A6VE 250

1.3 Umumiy o'lchamlar, o'rnatish teshiklari va og'irligi (birlik: mm / kg)

O'rta o'lchamli modellar

Model	L1	L2	L3	L4	O'rnatish teshiklari	Og'irligi (kg)
GFT 0050 T3 1000/2	270	310	350	-	-	145
GFT 0050 T3 3000	270	370	-	400 / 400	-	-
GFT 0050 T3 9000/2	-	370	408	-	16×M20	145
GFT 0060 T3 7000/2	-	-	410	-	20×M20×1.5	-
GFT 0080 T3 1000	420	-	-	550	-	-
GFT 0080 T3 2000	-	430	-	520	-	-

Qo'shimcha katta o'lchamli gardish va interfeys o'lchamlari

Model	D1	D4	D8	O'rnatish teshiklari
GFT 0220 T3 9000/4	-	570	620	42×M30×2
GFT 0330 T3 2000	680	-	785	30×M30
GFT 0330 T3 3000	-	-	-	30×M30
GFT 0450 T4 1000/2	-	680	-	36×M30×2

1.4 GFT 2160 sayohat reduktori

Tuzilishi: 2-pog'onali planetar mexanizm, o'rnatilgan siljish plitasi pistonli motor

Konfiguratsiya: Avtomatik siljishli 2 pog'onali dvigatel bilan jihozlangan

Ish bosimi: 350 bar

2. GFT{1}}N Sayohat Reducer

2.1 Texnik parametrlar

Model	Chiqish momenti (Nm)	Vites nisbati (i)	Tormoz momenti (Nm)	Mos keladigan gidravlik dvigatel
GFT 0600 N/1	600000	243.5	1×3115	A2FM 500
-	-	289.1, 520.2	2×1830	A2FE 160 / A6VM 250
GFT 0800 N	984000	284.8	-	-
-	1117000	401.5	-	-
GFT 1300 N	-	458.5	2×1700	-

2.2 Umumiy o'lchamlar va vazn (birlik: mm / kg)

Model	D3	D5	D7	L4	Og'irligi (kg)	Mark yozing
GFT 0800 N	779	885	1020	1332	5200	ST
GFT 0800 N	779	-	-	1211.5	3320	CC

3. GFT-V Vt reduktor

3.1 Modelning asosiy parametrlari

Model	Maksimal chiqish momenti (Nm)	Yagona arqon tortish (kN)	Vites nisbati (i)
GFT 0013 W2	19000	50	90.1 ~ 102.6
GFT 0026 W2	26000	118	-
GFT 0050 W3	42500	-	-
GFT 0080 W3	67000	-	-
-	140000	-	-
-	200000	-	471

3.2 Batafsil texnik parametrlar

Model	T2 maksimal (Nm)	Yagona arqon tortish (kN)	Vites nisbati (i)	TBr maksimal (Nm)	Mos keladigan gidravlik dvigatel
GFT 0017 Vt2 4000	14000	67	45.4	460	A6VE 55 / A2FE56·63
GFT 0024W3 4000	19000	99	90.1 ~ 102.6	460	A6VE55 / A2FE56·63
GFT 0026 Vt2 2000	18000	84	62.0	710	A6VE 80 / A2FE80·90
GFT 0026W2 4000	18000	84	50.5	710	A2FE 90
GFT 0080 Vt3 6000/1	67000	231	61.3 ~ 79.1	1890	A6VM160 / A2FM180
GFT 0080 Vt3 6000/2	67000	231	61.3 ~ 79.1	1890	A6VM 250
GFT 0110 Vt3 4000	-	-	114.8	-	-
-	-	-	95.8	-	A6VM 160 / A2FM 160·180
-	-	-	-	-	A6VM 200·250 / A2FM 200
GFT 0110 Vt3 9000	-	-	-	-	A6VM 200·250 / A2FM 200
GFT 0160 Vt3 4000	-	-	-	-	-
-	-	-	-	-	A6VE 160
GFT 0330 Vt3 9000/1	275000	-	-	-	-
GFT 0330 Vt3 9000/2	275000	-	-	2×1700	2×A6VM 160

3.3 Umumiy o'lchamlar, interfeys va vazn (birlik: mm / kg)

Model	D1	D2	D3	D4	D5	D6	D8	Dws	Og'irligi (kg)
GFT 0017 Vt2 4000	250	290	320	14×M20	280	305	330	380	105
GFT 0024 Vt3 4000	250	290	320	14×M20	280	305	330	385	130
GFT 0026 Vt2 2000	270	310	350	16×M20	320	350	380	430	145
GFT 0026 Vt2 4000	270	310	350	16×M20	320	350	380	430	145
GFT 0080 Vt3 6000/1	380	430	470	28×M24	430	460	495	580	430
GFT 0080 Vt3 6000/2	380	430	470	28×M24	430	460	495	580	430
GFT 0110 Vt3 6000/1	380	430	470	28×M24	490	530	567	650	-
GFT 0220 Vt3 6000	450	510	560	30×M24×2	535	600	650	750	-
GFT 0330 Vt3 9000/1	-	600	-	28×M30	660	730	785	925	1380
GFT 0330 Vt3 9000/2	450	515	568	32×M30×2	570	-	-	-	-

3.4 Orqa tayanch podshipnikining o'lchamlari (birlik: mm)

Reduktor modeli	D1	D2	D4
GFT 0026 Vt	-	145	198
GFT 0040 Vt	-	170	230
GFT 0050 Vt	-	-	-
GFT 0060 Vt	225	190	150
GFT 0160 Vt	-	220	-
GFT 0220 Vt	-	-	-

4. GFB burilish reduktori

4.1 Umumiy parametrlarga umumiy nuqtai

Model	Amaliy uskunalar	Chiqish momenti diapazoni (Nm)	Vites nisbati (i)
GFB 0009 T2	Ekskavator	4000 ~ 7000	-
GFB 0017 T2	Ekskavator	7700 ~ 12700	32.5 ~ 45.7
-	-	10600	149.1
GFB 0026 T2	Ekskavator	10000 ~ 16500	-
GFB 0036 T3	Ekskavator	17500	117.6 ~ 153.6
-	-	22000 ~ 38000	32.3
GFB 0050 T3	Ekskavator	22000 ~ 38200	186.4
GFB 0084 T2	-	38200	35.1
GFB 0144 T2	-	-	49.3

4.2 Batafsil texnik parametrlar

Model	Chiqish momenti (Nm)	Vites nisbati (i)	Tormoz momenti (Nm)	Mos keladigan gidravlik dvigatel
GFB 0009 T2 2000/2	4000	-	-	-
GFB 0017 T2	7700	45.7	390	-
-	10600	149.1	249	-
-	16500	43.9 ~ 51.5	613	A2FE 80
GFB 0036 T3	17500 ~ 28500	117.6 ~ 153.6	332	-
-	22000	32.3	-	A2FM 80
GFB 0084 T2	38200	35.1	-	A2FM 180
GFB 0144 T2	-	49.3	-	-

4.3 Umumiy o'lchamlar va vazn (birlik: mm / kg)

Model	D1	D2	D3	D4	D5	Og'irligi (kg)
GFB 0009 T2 2000/2	175	-	-	-	-	85
GFB 0017 T2 1000	250	305	-	-	-	130
GFB 0026 T2 2000	-	-	365	-	-	-
GFB 0050 T2 9000	300	375	410	20×17.5	280	240
GFB 0050 T3 1000/3	330	375	411	24×17.5	300	310
GFB 0080 T3 1000/3	440	480	530	24×26	370	540
GFB 0084 T2 2000/1	400	470	510	24×26	515	-
GFB 0144 T2 2000	460	520	562	24×26	1050	-

4.4 GFB 2160 burilish reduktori

Tuzilishi: 2-pog'onali planetar tishli mexanizm, o'rnatilgan burilish plitasi aylantiruvchi dvigatel

Maksimal chiqish momenti: 14500 Nm

Dvigatel hajmi: 170 sm³

Maksimal ish bosimi: 350 bar

Qo'llaniladigan yuk tashish hajmi klassi: 23 ~ 25 tonna

5. Mos keladigan gidravlik motorlar

5.1 A2FE Ruxsat etilgan gidravlik dvigatel (birlik: mm / kg)

Reyting	A6	A7	A12	A13	Og'irligi (kg)	B1	B2	B5	B7	Port standarti
28	-	50.8	23.8	-	-	-	M8×15	59	-	SAE 1/2 dyuym
45	109	50.8	102	119	15	50.8	M10×17	75	49	SAE 3/4 dyuym
56	122	57.2	107	130	18	57.2	M10×17	84	60	SAE 3/4 dyuym
63	122	57.2	107	130	19	57.2	M10×17	84	60	SAE 3/4 dyuym
80	127	66.7	121	145	23	66.7	M12×17	84	70	SAE 1 dyuym
90	127	66.7	121	145	25	66.7	M12×17	84	70	SAE 1 dyuym
125	-	66.7	-	-	-	-	M14×19	99	-	SAE 1 1/4 dyuym
160	-	66.7	-	-	-	-	M14×19	99	-	SAE 1 1/4 dyuym

5.2 A6VE o'zgaruvchan gidravlik dvigatel (birlik: mm)

Reyting	A2	A7	Port standarti
28	-	50.8	SAE 1/2 dyuym
55	20	57.2	SAE 3/4 dyuym
80	25	57.2	SAE 3/4 dyuym
107	-	66.7	SAE 1 1/4 dyuym
160	-	66.7	SAE 1 1/4 dyuym
250	44	66.7	SAE 1 1/4 dyuym

5.3 A10VE o'zgaruvchan gidravlik dvigatel (birlik: mm / kg)

Reyting	A1	A2	A3	A4	A5	Port standarti	Og'irligi (kg)
45	94	125	14	78	87	SAE 3/4 dyuym	18
63	111	154	18	101	93	SAE 3/4 dyuym	26

5.4 A6VM o'zgaruvchan gidravlik dvigatel (birlik: mm / kg)

Reyting	A1	A2	A3	A4	A5	Port standarti	Og'irligi (kg)
200	267	345	32	143	209	SAE 1 1/4 dyuym	80
355	322	432	28	203	279	SAE 1 1/2 dyuym	170

5,5 A2FM o'zgaruvchan gidravlik dvigatel (birlik: mm / kg)

Reyting	A6	A7	A12	A13	B2	B4	B5	Port standarti	Og'irligi (kg)
32	173	-	78	106	18.2	M8×15	59	SAE 1/2 dyuym	9.5
45	206	-	89	122	23.8	M10×17	75	SAE 3/4 dyuym	-
56	206	-	107	130	23.8	M10×17	75	SAE 3/4 dyuym	-
80	203	233	121	145	27.8	M12×17	84	SAE 1 dyuym	23
90	225.5	252	120	159	27.8	M12×17	84	SAE 1 dyuym	25
125	252	294	134	188	31.8	M14×19	99	SAE 1 1/4 dyuym	32
160	252	294	134	188	31.8	M14×19	99	SAE 1 1/4 dyuym	45
180	284	309	84	165	31.8	M14×19	99	SAE 1 1/4 dyuym	66

6. Hisoblash formulalari va ish koeffitsientlari

6.1 Momentni hisoblash formulalari

Asosiy chiqish momenti: T2=2F×Dw

Tuzatilgan chiqish momenti: T2K=T2×K Cheklov: T2K T2 dan kam yoki unga teng

Ta'rif:

T2: chiqish momenti (Nm)

F: Yagona arqon bilan tortish (N)

Dw: maksimal o'rash diametri (m)

T2K: Tuzatilgan chiqish momenti (Nm)

K: Ish aylanishi koeffitsienti

6.2 Minimal to'xtash tormozi momentining qoidalari

GFT sayohat reduktori: Minimal tormoz momenti=1 × Kirish momenti

GFT-Vt Vt reduktor: Minimal tormoz momenti=1.5 × Kirish momenti

GFB burilish reduktori: Minimal tormoz momenti=1.3 × Kirish momenti

6.3 Ish aylanishi va yuk klassi koeffitsienti (K)

Sinfni yuklash	Yuklash tavsifi	M1	M2	M3	M4	M5	M6	M7	M8
L1 (yorug'lik)	Vaqti-vaqti bilan maksimal yuk, odatda engil yuk	-	-	0.90	0.90	0.95	1.05	1.20	-
L2 (Oʻrta)	Ko'p operatsiyalar uchun o'rtacha yuk	-	0.95	0.95	1.00	1.15	-	1.50	-
L3 (og'ir)	Maksimal yukga yaqin-doimiy	1.05	1.05	1.25	1.40	1.45	1.65	2.10	2.40

7. Tanlash parametrlari

7.1 G'ildirak tipidagi sayohat reduktori

Uskuna turi, Uskunaning og'irligi, Haydovchi g'ildiragi miqdori, Umumiy g'ildirak miqdori, Hub o'lchami, Radial yuk, tortish kuchi, Eksenel yuk, G'ildirak diametri, Yuk radiusi, G'ildirak kengligi, O'rnatish uzunligi, Maksimal chiqish momenti, Maksimal harakat tezligi, Chiqish tezligi, Maksimal tizim bosimi, Ish bosimi, Vites nisbati, Ko'p to'xtash {0} o'zgaruvchan gidravlik vosita, o'zgaruvchan gidravlik dvigatel, joy almashish spetsifikatsiyasi, tormoz klapan,-yuksiz / yuk parametrlari, yillik talab, maxsus ish sharoitlari

7.2 Trek turi sayohat reduktori

Uskuna turi, Uskunaning og'irligi, Umumiy tortish kuchi, Yo'l turi, Tishli pog'onaning diametri, Yo'l kengligi, Radial yuk, Maksimal chiqish momenti, Chiqish tezligi, Ish bosimi, Maksimal tizim bosimi, Vites nisbati, Maksimal harakat tezligi, Dvigatel modeli, Tormoz klapan, Oddiy ish sharoitida moment / Tezlik / aylanish nisbati

7.3 Vintli reduktor

Uskuna turi, ko'tarish yuki, bitta arqon tortish, arqon tezligi, arqon diametri, arqon yiv turi, arqon qadami, o'rash qatlamlari, birinchi qatlam o'rash diametri, gardish o'lchami, chiqish momenti, kirish momenti, kirish tezligi, chiqish tezligi, tishli nisbati, ish bosimi, maksimal kirish oqimi, dvigatel modeli, tormoz moslamasi D parametri

7.4 Burilish reduktori

Uskuna turi, Yuk ko'tarish yuki, Yuqori strukturaning tezligi, Yuqori strukturaning momenti, Tishli nisbati, Kirish momenti / tezligi, Chiqish momenti / tezligi, Tishli parametrlari (tish raqami, Modul, Tish kengligi, Bosim burchagi), Spline spetsifikatsiyasi, Tormoz momenti, Ish bosimi, Atrof-muhit harorati, O'rnatish shakli, Tasniflash talabi jamiyati, Ishlash shartlari

GFT seriyali vites qutisi muhandislik mexanizmlarini almashtirish holatlarida qo'llaniladi. Agar sizga boshqa modellar oʻrnini bosuvchi moslamalar kerak boʻlsa, iltimos, model, tur, yorliq va haqiqiy fotosuratlarni taqdim eting.

I. Togʻ-kon va burgʻulash uskunalari (Shimoliy Amerika keyingi bozorda{1}}Yuqori talab asosiy segmenti)

Brend	Maxsus model	Tegishli GFT vites qutisi modeli	Asl zaxira qism raqami
Atlas Copco/Epiroc	DM30, DM45, D245s portlash teshiklari	GFT 40 T2 9440 I=59.1	R916572664
Atlas Copco/Epiroc	D25KS, D245s sirt matkaplari	GFT MT711C112 yakuniy haydovchi	BH00010655
Atlas Copco/Epiroc	Pit Viper PV351 -teshik burg‘ilash-	GFT maxsus sayyora uzatmalar qutisi	2658564737
Atlas Copco/Ingersoll Rand	CM760, CM765, CM785 sirt matkaplari	GFT yakuniy disk yig'ilishi	2657728750, 57728750
Soilmec	R722, R622 aylanuvchi burg'ulash qurilmalari	GFT 110W3/9147 asosiy vites qutisi	-
XCMG	XR220, XR280 aylanuvchi burg'ulash dastgohlari	GFT 110W3b115-35 vites qutisi	-

II. Yo'llarni siqish va yulka yotqizish uskunalari (Shimoliy Amerikada{1}}Yuqori chastotali ta'mirlash stsenariysi)

Brend	Maxsus model	Tegishli GFT vites qutisi modeli	Asl zaxira qism raqami
Hamm	3411, 3412, 3414 Vibratsiyali roliklar	GFT 8140F, GFT 8140 sayohat vites qutisi	-
Ingersoll Rand/ABG	ABG 5820, ABG 6820 asfalt toshlar	GFT 24 T3 1107 Yakuniy haydovchi vites qutisi	R916008866
Volvo	SD135, SD160, SD190, SD200, SD160b roliklar	GFT sayyoraviy vites qutisi yig'ilishi	12815275
Dynapac	CA500, CA610 bitta barabanli roliklar	GFT Drum Drive vites qutisi	4812112200
Dynapac	CC522, CC524HF, CC624HF ikki barabanli roliklar	GFT moment uyasi yig'ilishi	4700358396, 939433
Vibromax/JCB	VM132D vibratsiyali rolik	GFT sayyoraviy uzatmalar qutisi	7232/20800
Caterpillar	CB214E, CB224E ixcham roliklar	GFT Yakuniy Drive Dvigatel Assambleyasi	296-9346
Caterpillar	CS533, CS76 bitta barabanli roliklar	GFT Final Drive vites qutisi (motorsiz)	336-0281

III. Kichik qurilish uskunalari

Brend	Maxsus model	Tegishli GFT vites qutisi modeli	Asl zaxira qism raqami
Bobcat	S-Series skid steer yuklagichlar, T-Series skid steer steers	GFT 7HPA02FZZ8B029 Sayohat vites qutisi	-
JCB	3CX, 4CX ekskavatorlar	GFT Planetary Final Drive	-

Qo'shimcha eslatmalar

Axborotni tekshirish asoslari: Barcha maʼlumotlar Xitoyda ishlab chiqarilgan-va 1688 platformasida Beijing Bowei Hengli Hydraulic tomonidan ommaga eʼlon qilingan mahsulot tafsilotlari sahifalari va modellar oʻzaro{0}}maʼlumot jadvallaridan olingan. Ro'yxatda keltirilgan barcha narsalar kompaniya tomonidan sotiladigan haqiqiy asl zaxira qismlardir.
Shimoliy Amerika bozori diqqat markazida: Epiroc/Atlas Copco matkaplari, Hamm roliklari va Volvo roliklari(ustivor deb belgilangan) Shimoliy Amerika keyingi bozordagi eng yuqori -talab qilingan uchta toifani ifodalaydi va Google Ads kampaniyalaringiz uchun-koʻproq konvertatsiya qiluvchi kalit soʻzlardir.
Bog'langan mahsulotlar: Kompaniya, shuningdek, yuqoridagi barcha modellar uchun (masalan, 5112287802, 5112287920) mos keladigan Rexroth gidravlik nasoslari va motorlarini yetkazib beradi, bu esa "nasos + motor + vites qutisi" to'liq gidravlik yechimlarini paketli sotish imkonini beradi.

Issiq teglar: rexroth gft seriyali gidravlik reduktor og'ir mashinalar uchun sayyora reduktori, Xitoy rexroth gft seriyali gidravlik reduktor og'ir mashinalar uchun planetar reduktor ishlab chiqaruvchilari, etkazib beruvchilari

Oldingi

Ma'lumot yo'q

Keyingi2

REXROTH A6VM seriyali eksenel pistonli nasosi eksenel pistonli sobit motorli gidravlik nasos aksessuarlari

Sizga ham yoqishi mumkin

So'rov yuborish
